Tiêu Chuẩn Về Tổn Hao Máy Biến Áp 1011

Bảng Tiêu Chuẩn Về Tổn Hao Máy Biến Áp 1011

1. Phạm vi áp dụng của tiêu chuẩn máy biến áp 1011

Tiêu chuẩn này quy định về mức và phương pháp xác định mức hiệu suất năng lượng tối thiểu áp dụng cho các máy biến áp phân phối ba pha loại ngâm trong dầu được làm mát tự nhiên, có công suất danh định từ 25kVA đến 2500 kVA, có điện áp danh định đến 35 kV, làm việc ở lưới điện có tần số danh định 50 Hz.

Tiêu chuẩn này không áp dụng cho một số loại máy biến áp đặc biệt như:

- Máy biến áp ba pha kiểu tự ngẫu;

- Máy biến áp không có cuộn dây nào có điện áp danh định lớn hơn 1 000 V;

- Máy biến áp đo lường;

- Máy biến áp dùng cho các phương tiện kéo được lắp đặt trên đầu kéo;

- Máy biến áp dùng để khởi động;

- Máy biến áp dùng cho thử nghiệm;

- Máy biến áp hàn;

- Máy biến áp chịu cháy, máy biến áp phòng nổ và máy biến áp được chế tạo chuyên dụng cho khai thác hầm mỏ;

- Máy biến áp được chế tạo chuyên dụng cho các ứng dụng (ngập) nước sâu;

- Máy biến áp được chế tạo chuyên dụng cho các ứng dụng ngoài khơi;

- Máy biến áp dùng để nối đất;

- Máy biến áp cung cấp điện không gián đoạn (UPS);

- Máy biến áp có trở kháng nhỏ hơn 3 % hoặc lớn hơn 8 %.

2.Tài liệu viện dẫn của tiêu chuẩn máy biến áp 1011

Các tài liệu viện dẫn sau là cầnthiết cho việc áp dụng tiêu chuẩn này. Đối với tài liệu viện dẫn ghi năm công bố, áp dụng bản được nêu. Đối với tài liệu viện dẫn không ghi năm công bố thì áp dụng bản mới nhất, bao gồm cả các sửa đổi.

TCVN 6306-1 (IEC 60076-1), Máy biến áp điện lực - Phần 1: Quy định chung

3.Thuật ngữ và định nghĩa trong TCVN 8525:2015

Tiêu chuẩn này áp dụng các thuật ngữ và định nghĩa liên quan nêu trong TCVN 6306-1 (IEC 60076-1), TCVN 6306-11 (IEC 60076-11) và các thuật ngữ và định nghĩa sau.

3.1 Máy biến áp phân phối (distribution transformer)

Trong phạm vi của tiêu chuẩn này, máy biến áp phân phối là máy biến áp có:

- điện áp đầu vào danh định nhỏ hơn hoặc bằng 35 kV;

- điện áp đầu ra danh định nhỏ hơn hoặc bằng 0,4 kV;

- làm việc ở lưới điện có tần số danh định 50 Hz.

3.2 Máy biến áp phân phối loại ngâm trong dầu (oil-immersed type distribution transformer)

Máy biến áp phân phối mà mạch từ và các cuộn dây được ngâm trong dầu cách điện.

3.3 Hệ số tải (load factor)

Tỷ số giữa dòng điện vào ở tải thực tế và dòng điện danh định của máy biến áp.

3.4 Tổn hao không tải (no-load loss) P0

Công suất tác dụng bị hấp thụ khi đặt điện áp danh định (điện áp nấc điều chỉnh) tại tần số danh định lên các đầu nối của một trong các cuộn đây, trong khi (các) cuộn dây còn lại để hở mạch.

3.5 Tổn hao có tải (load loss) Pk

Công suất tác dụng bị hấp thụ ở tần số danh định và ở nhiệt độ chuẩn, gắn liền với một cặp cuộn dây khi dòng điện danh định (dòng điện nấc điều chỉnh) đi qua các đầu nối pha của một trong các cuộn dây, còn các đầu nối của cuộn dây còn lại được nối tắt. Các cuộn dây còn lại, nếu có, để hở mạch.

3.7 Hiệu suất năng lượng (energy effidency)

Tỷ số tính bằng phần trăm giữa công suất tác dụng đầu ra và công suất tác dụng đầu vào của máy biến áp phân phối, ở hệ số tải 50 % và hệ số công suất bằng 1.

4.Yêu cầu kỹ thuật của tiêu chuẩn

4.1 Yêu cầu về tính năng

Máy biến áp phân phối phải đáp ứng các yêu cầu về tính năng quy định trong TCVN 6306-1 (IEC 60076-1).

4.2 Yêu cầu về tổn hao máy biến áp phân phối

Hiệu suất năng lượng của máy biến áp phân phối ba pha loại ngâm trong dầu và loại khô không được nhỏ hơn giá trị quy định trong sau

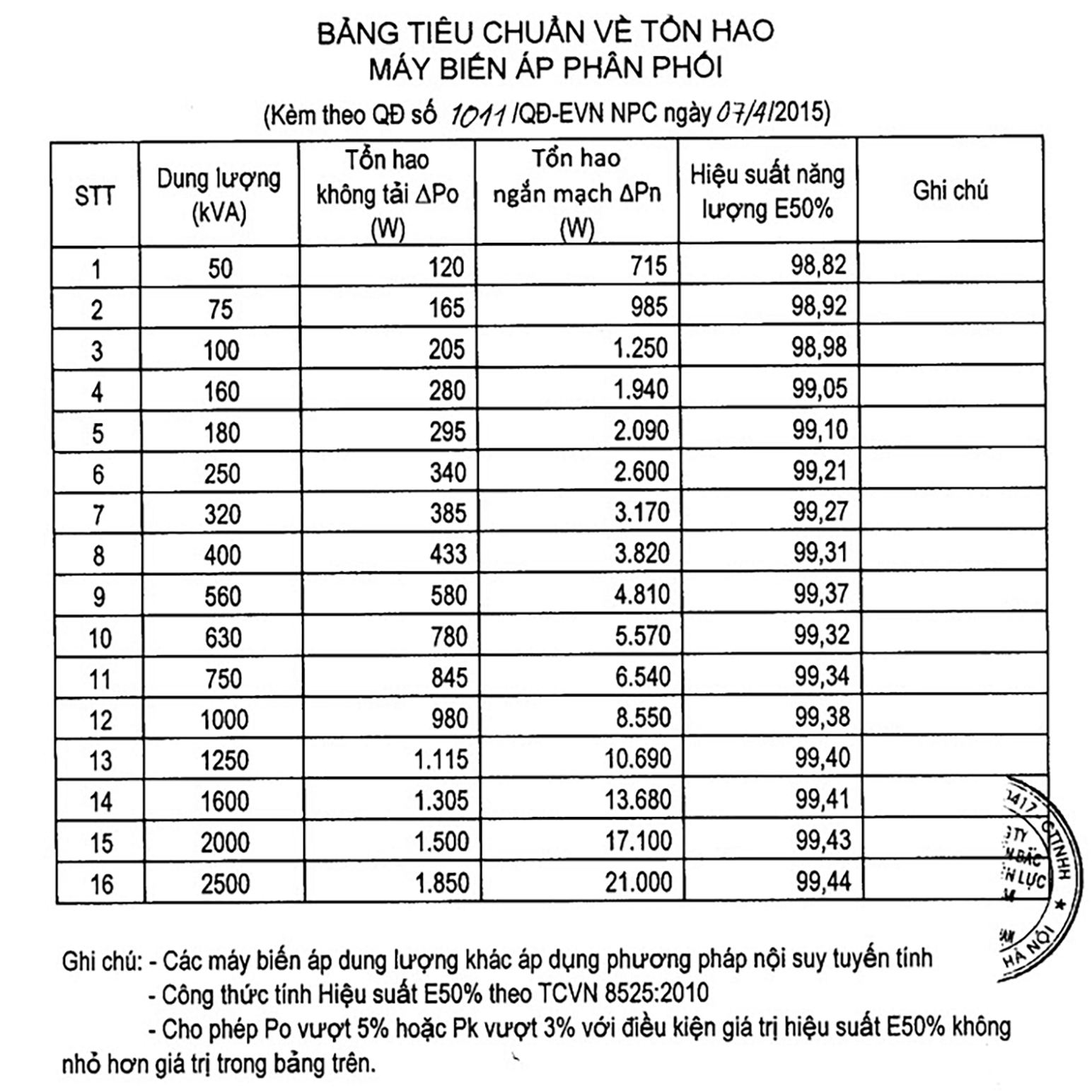

Bảng tiêu chuẩn về tổn hao máy biến áp 1011:

5. Phương pháp xác định hiệu suất năng lượng

5.1 Điều kiện đo

Các phép đo tổn hao phải được thực hiện trong các điều kiện quy định trong TCVN 6306-1 (IEC 60076-1).

5.2  Thiết bị đo

Thiết bị đo dùng để xác định tổn hao của máy biến áp phân phối phải đáp ứng các yêu cầu quy định trong TCVN 6306-1 (IEC 60076-1).

Độ chính xác của thiết bị đo phải nằm trong các giới hạn quy định trong Bảng 2.

Bảng 2 - Độ chính xác của thiết bị đo

5.3  Phương pháp đo

Các phép đo tổn hao phải được thực hiện theo TCVN 6306-1 (IEC 60076-1) đối với máy biến áp khô, ở hệ số tải 50 % và hệ số công suất bảng 1,

5.4  Xác định hiệu suất năng lượng

Hiệu suất năng lượng được xác định theo công thức:

trong đó:

E50% - hiệu suất tính bằng phần trăm của máy biến áp ở hệ số tải 50 % và hệ số công suất bằng 1;

S - công suất danh định của máy biến áp phân phối tính bằng kVA;

Pk - tổn hao có tải của máy biến áp phân phối, tính bằng kW;

P0 - tổn hao không tải của máy biến áp phân phối, tính bằng kW.
Kết quả tính toán E50% phải được hiệu chỉnh về nhiệt độ chuẩn là 75 °C theo TCVN 6306-1  (IEC 60076-1)đối với máy biến áp loại ngâm trong dầu.
