Máy biến áp dầu 3 pha có một vai trò quan trọng trong hệ thống truyền tải và phân phối điện. Máy biến áp dầu 3 pha là dòng máy phổ biến và hiệu quả được sử dụng nhiều nhất trong hệ thống điện hiện nay. Để đảm bảo hiệu suất và tuổi thọ của máy biến áp, việc duy trì nhiệt độ hoạt động ổn định là vô cùng quan trọng. Trong bài viết này, chúng ta sẽ tìm hiểu về cách làm mát máy biến áp dầu 3 pha ngay sau đây
1. Khái niệm làm mát máy biến áp là gì?
Làm mát máy biến áp là sử dụng các vật liệu làm mát khác nhau để làm giảm nhiệt độ của máy biến áp khi máy đang sử dụng, giúp tăng tuổi thọ, độ bền và an toàn cho hệ thống điện.
Cách làm mát máy biến áp:
Về cơ bản, có hai loại máy biến áp, một là máy biến áp loại khô và máy biến áp ngâm trong dầu. Mỗi loại có các phương pháp làm mát khác nhau.
Theo TCVN 6306-2:2006 (IEC 60076-2:1993), các ký hiệu phân biệt phương pháp có ý nghĩa như sau:
Chữ cái thứ nhất: Môi chất làm mát bên trong tiếp xúc với cuộn dây:
O: dầu khoáng hoặc chất lỏng cách điện tổng hợp có điểm cháy* ≤ 300 oC;
K: chất lỏng cách điện có điểm cháy* > 300 oC;
L: chất lỏng cách điện có điểm cháy không đo được.
Chữ cái thứ hai: Cơ cấu tuần hoàn đối với môi chất làm mát bên trong:
N: dòng xi phông nhiệt tự nhiên qua thiết bị làm mát rồi đi vào các cuộn dây;
F: tuần hoàn cưỡng bức qua thiết bị làm mát, dòng xi phông nhiệt trong cuộn dây;
D: tuần hoàn cưỡng bức qua thiết bị làm mát, hướng trực tiếp từ thiết bị làm mát đến ít nhất là cuộn dây chính.
Chữ cái thứ ba: Môi chất làm mát bên ngoài:
A: không khí:
W: nước;
Chữ cái thứ 4: Cơ cấu tuần hoàn đối với môi chất làm mát bên ngoài:
N: đối lưu tự nhiên;
F: tuần hoàn cưỡng bức (quạt, bơm).
2. Cách làm mát cho máy biến áp dầu ONAN (Oil Natural Air Natural):
Phương pháp làm mát ONAN (Oil Natural Air Natural) – Làm mát bằng dầu khoáng và không khí tự nhiên.
Quá trình đối lưu tự nhiên được sử dụng cho kiểu làm mát này. Khi lõi và các cuộn dây nóng lên, nhiệt độ của dầu trong máy biến áp tăng lên. Dầu được đốt nóng chảy theo hướng lên trên rồi đi vào bộ tản nhiệt. Dầu nóng này tản nhiệt trong không khí bằng quá trình đối lưu và dẫn nhiệt tự nhiên, dầu được làm mát bằng sự lưu thông của không khí tự nhiên và đi qua bộ tản nhiệt một lần nữa để sử dụng máy biến áp.
Cách làm mát này có thể được sử dụng cho máy biến áp tối đa khoảng 30 MVA.

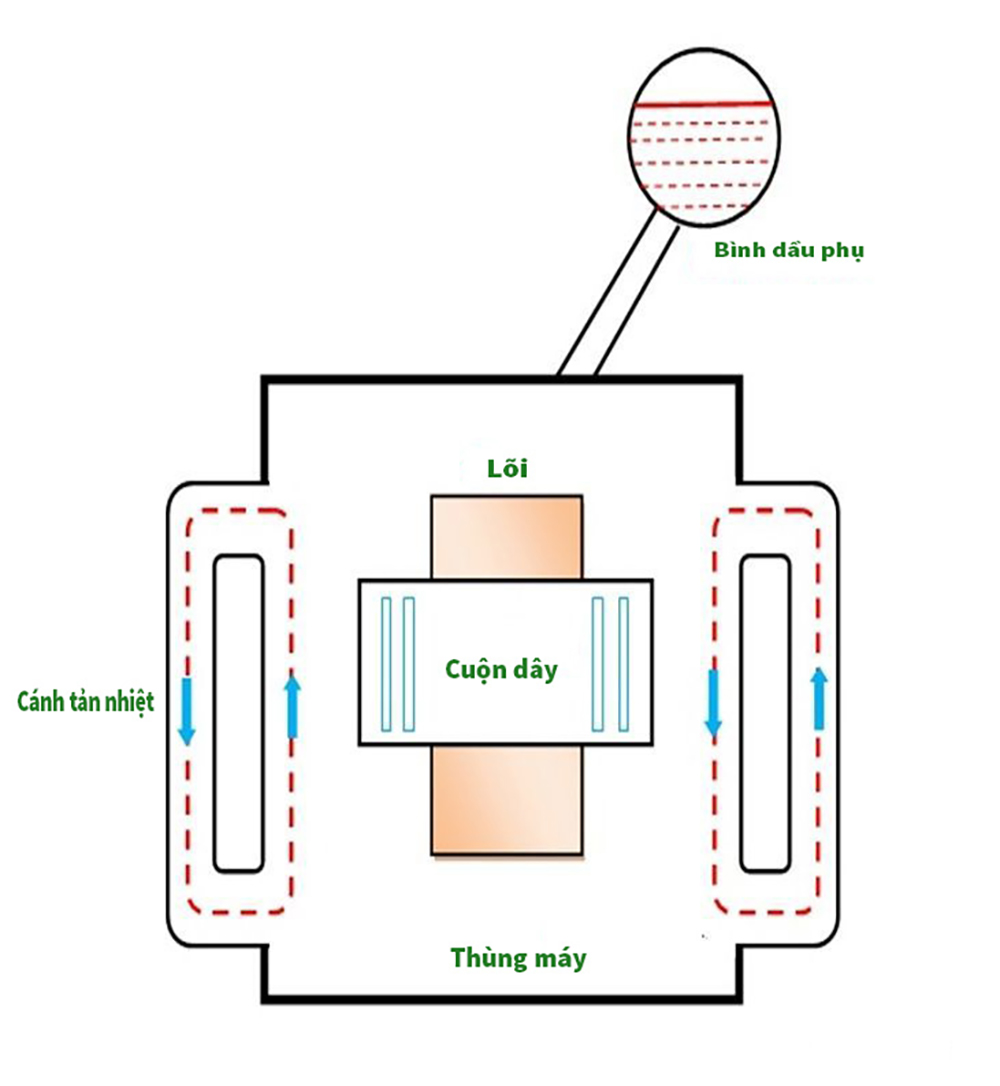

Làm mát máy biến áp bằng phương pháp ONAN
3. Làm mát cho máy biến áp dầu 3 pha ONAF (Oil Natural Air Forced):
Phương pháp làm mát ONAF (Oil Natural Air Forced) – Làm mát bằng dầu khoáng và không khí cưỡng bức (sử dụng quạt tản nhiệt)
Trong phương pháp này, không khí được lưu thông tự nhiên để làm mát thông qua quá trình đối lưu tản nhiệt. Áp suất của không khí cưỡng bức được sử dụng để làm mát máy biến áp. Việc làm mát dầu sẽ nhanh hơn nếu cuối cùng tăng diện tích bể chứa của máy biến áp, dẫn đến tăng mức độ tản nhiệt. Khi quạt được lắp đặt, một tốc độ cao của không khí được tác dụng một cách mạnh mẽ vào bộ tản nhiệt và sẽ giúp làm mát dầu nhanh hơn và hiệu quả hơn.

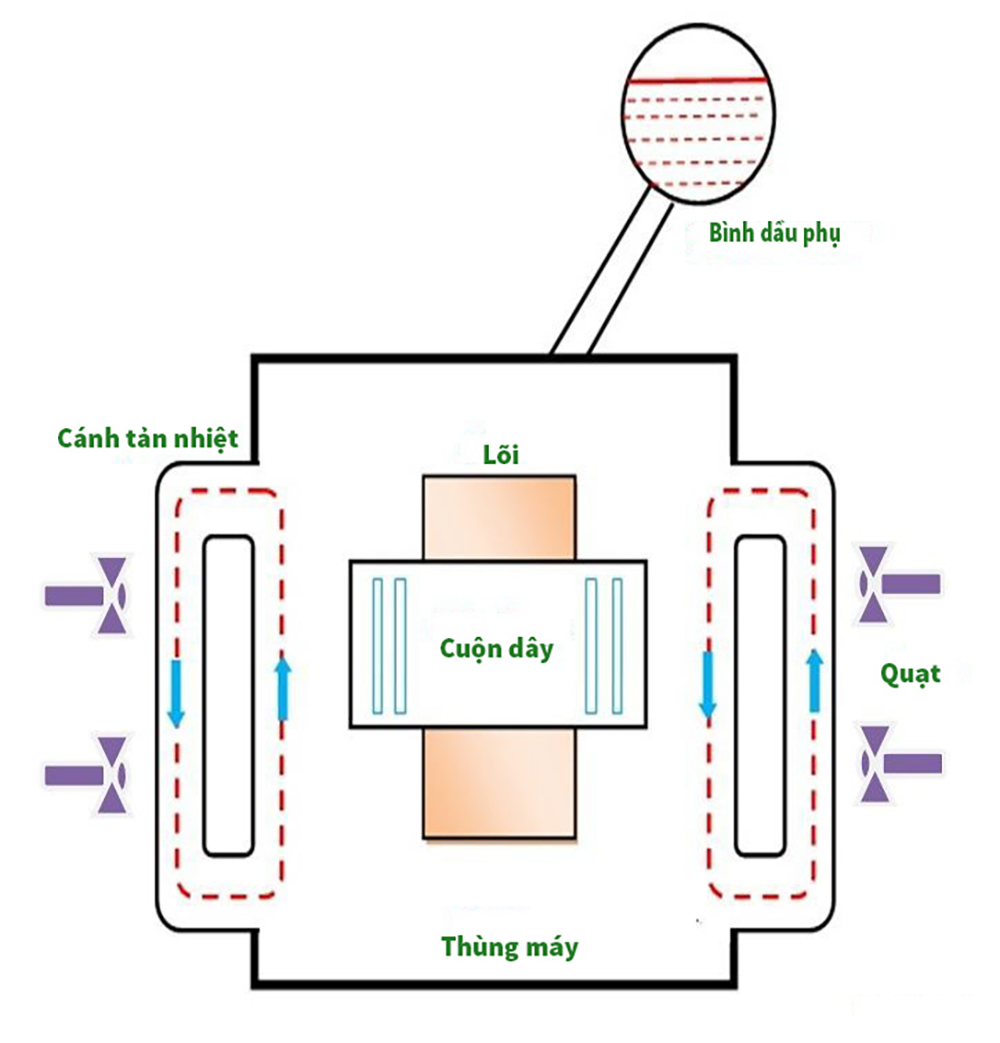

Làm mát máy biến áp bằng phương pháp ONAF
Phương pháp OANF được sử dụng để làm mát máy biến áp có định mức lên đến 60 MVA.
4. Làm mát cho máy biến áp dầu 3 pha OFAF (Oil Forced Air Forced):
Phương pháp làm mát OFAF (Oil Forced Air Forced) – Làm mát bằng dầu khoáng cưỡng bức và không khí cưỡng bức
Trong phương pháp này, dầu được lưu thông với sự trợ giúp của một máy bơm. Việc tuần hoàn dầu bị cưỡng bức qua các bộ trao đổi nhiệt. Sau đó, khí nén buộc phải chảy trên bộ trao đổi nhiệt với sự hỗ trợ của quạt. Các bộ trao đổi nhiệt có thể được lắp riêng biệt với thùng máy biến áp và được kết nối thông qua các đường ống ở phía trên và phía dưới như thể hiện trong hình.

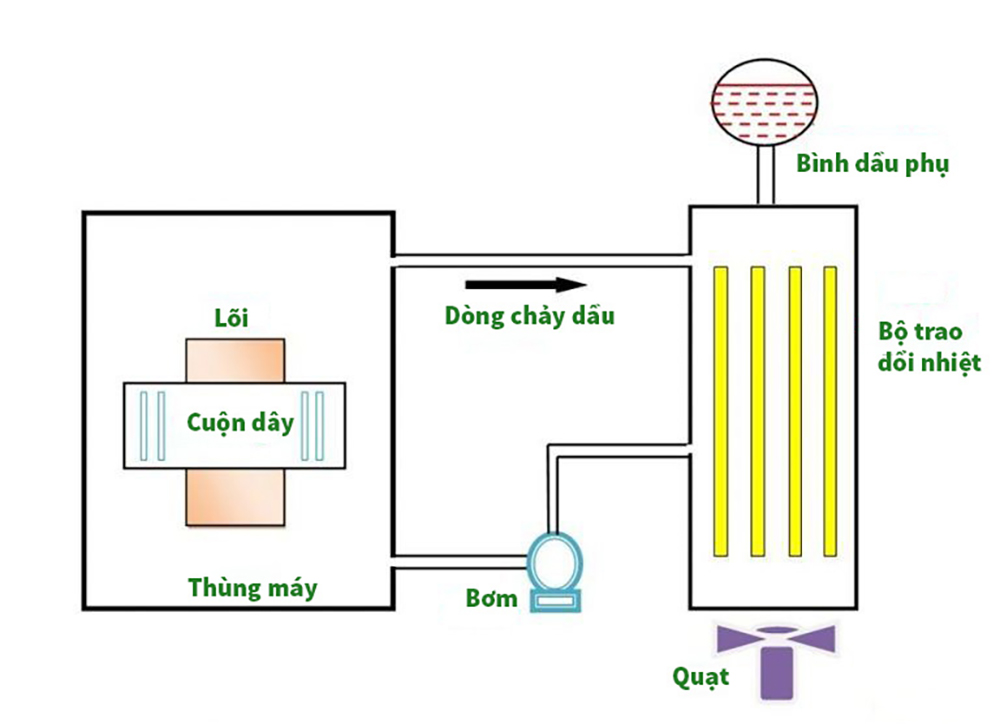

Làm mát bằng phương pháp OFAF
Loại làm mát này được cung cấp cho các máy biến áp có định mức cao hơn tại các trạm biến áp hoặc trạm điện.
5. Làm mát cho máy biến áp dầu 3 pha OFWF (Oil Forced Water Forced):

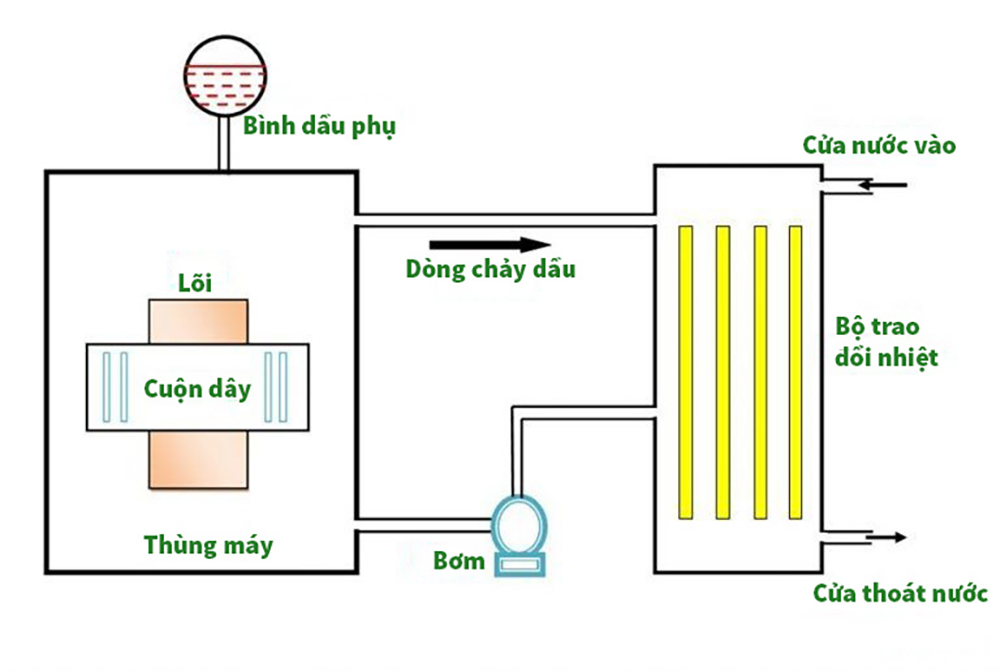

Phương pháp làm mát OFWF (Oil Forced Water Forced)– Sử dụng dầu khoáng làm mát bên trong thùng máy theo chế độ cưỡng bức và sử dụng nước làm mát bên ngoài cũng theo chế độ cưỡng bức
Phương pháp này tương tự như phương pháp OFAF, nhưng ở đây dòng nước cưỡng bức được sử dụng để tản âm từ các bộ trao đổi nhiệt. Dầu buộc phải chảy qua bộ trao đổi nhiệt với sự trợ giúp của một máy bơm, nơi nhiệt lượng được tản ra trong nước cũng bị cưỡng bức chảy ra ngoài. Nước nóng được đưa đi làm mát trong các tủ làm mát riêng biệt.
Phương pháp này phù hợp với công suất lớn của máy biến áp có định mức vài trăm MVA hoặc nơi lắp đặt các dãy máy biến áp. Chủ yếu kiểu làm mát này được thực hiện cho máy biến áp được lắp đặt tại nhà máy thủy điện.
