Cấu tạo trạm kios hợp bộ

Trạm kios hợp bộ ngày càng phổ biến và có vai trò quan trọng trong hệ thống điện công nghiệp cũng như dân dụng, đặc biệt ở các khu vực thành phố có mật độ dân cư đông và diện tích đất dành cho cơ sở hạ tầng chật hẹp, để hiểu rõ hơn về trạn kios hợp là gì, cấu tạo trạm kios hợp bộ ra sao chúng ta cùng tìm hiểu ngay sau đây nhé!

1. Khái niệm trạm Kios hợp bộ

Trạm Kios hợp bộ là một loại trạm biến áp kín như kios, được sản xuất sẵn và được lắp đặt theo tiêu chuẩn quốc tế. Trạm Kios hợp bộ có tính năng gọn nhẹ, cấu hình đơn giản, dễ dàng lắp đặt và vận chuyển.

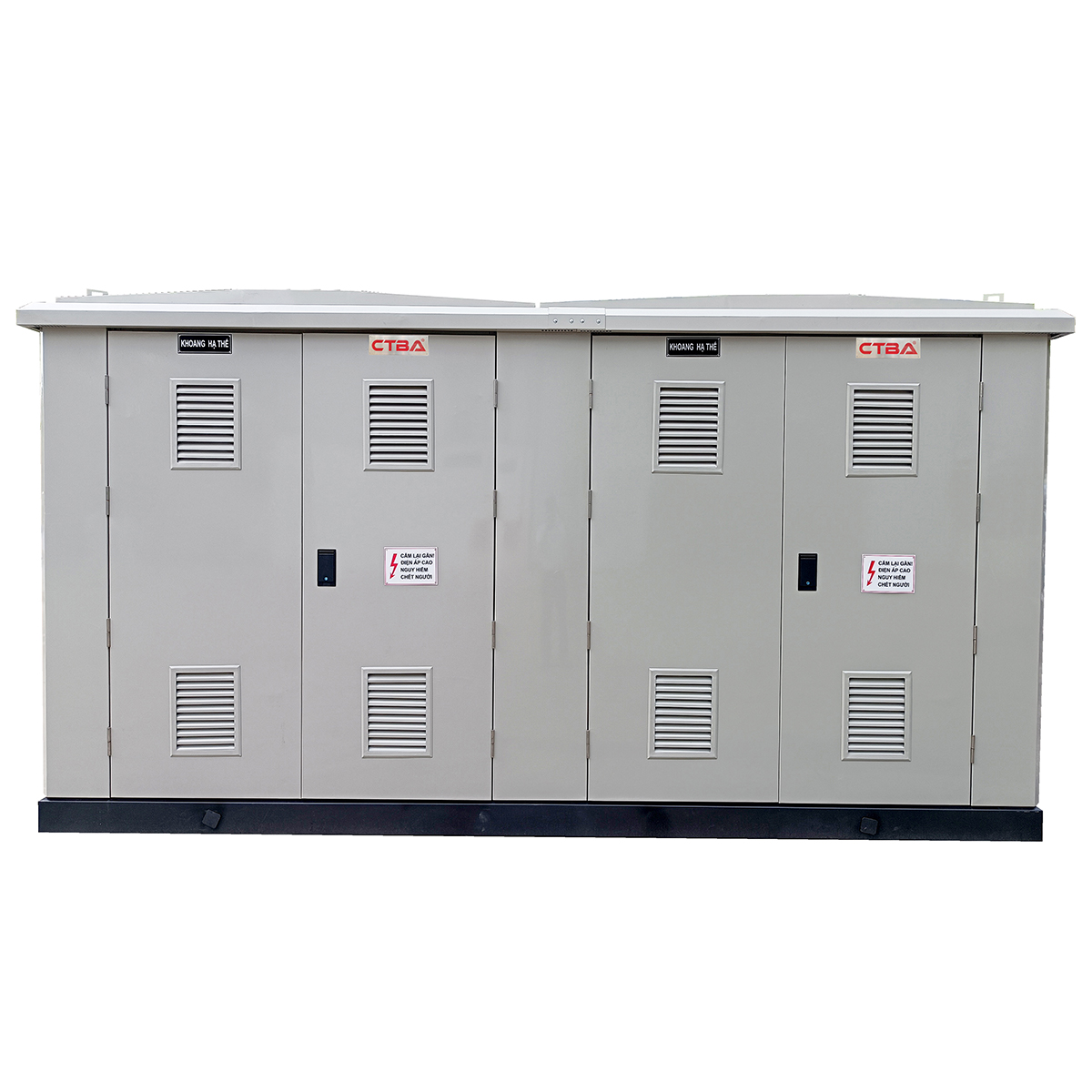

Trạm Kios hợp bộ

2. Ứng dụng trạm Kios hợp bộ

Trạm Kios hợp bộ có thể được sử dụng để cung cấp điện MV (trung thế) cho các ngành công nghiệp, khu dân cư và khu xây dựng phức hợp khác.

3. Cấu tạo Trạm Kios hợp bộ

Trạm biến áp kios (hay trạm kios hợp bộ) có cấu tạo gồm 4 bộ phận: vỏ tủ điện trạm kios, khoang trung thế, khoang biến áp và khoang hạ thế. Mỗi bộ phận của trạm kios lại đảm nhận nhiệm vụ giúp cho thiết bị hoạt động hiệu quả và bền vững.

3.1. Vỏ trạm kios hợp bộ

Vỏ trạm biến áp kios có tác dụng bảo vệ cách thiết bị bên trong, hạn chế tác động của môi trường và an toàn người dùng. Vỏ làm từ vật liệu tôn hoặc thép với 2 mặt sơn tĩnh điện hoặc vật liệu inox.
Một vỏ trạm kios hoàn chỉnh có: khung, mái, cửa và đế làm. Mỗi bộ phận lại có nhiệm vụ và đặc điểm riêng.
Khung: tôn có độ dày 3mm, cứng và bền
Mái: tôn 2 lớp dày 2mm cách nhiệt >45 độ C
Cửa: tôn 2 lớp dày 2mm có bản lề chắc chắn và khóa cửa kín
Đế: thép I 2000
Vỏ trạm kios được sơn tĩnh điện an toàn

3.2. Khoang trung thế trạm kios hợp bộ

Trong khoang trung thế của trạm kios giống như tủ RMU. Trong đó có thiết bị như: cầu chì, cầu dao, máy cắt trung thế…. Khoang trung thế ngăn cách với các khoang khác bằng lưới chống côn trung. Rơ le chuyên dụng hoặc LBS + fuse có được lắp đặt bảo vệ khoang trung thế.

3.3. Khoang biến áp trạm kios hợp bộ

Khoang biến áp trạm kios là gì? Là bộ phận lắp đặt thiết bị máy biến áp. Đó có thể là máy biến áp một pha, máy biến áp ba pha hay máy biến áp amorphous…
Khoang máy biến áp của trạm kios hợp bộ còn có đặc điểm:
Dây đấu kiểu Yzn hoặc Dyn.
Công suất: 160kVA, 200kVA, 250kVA, 400kVA, 560kVA, 630kVA, 750kVA, 1000kVA, 1500kVA, 2000kVA, 2500kVA, 3000kVA.
Điện áp thứ cấp: 220/440V.

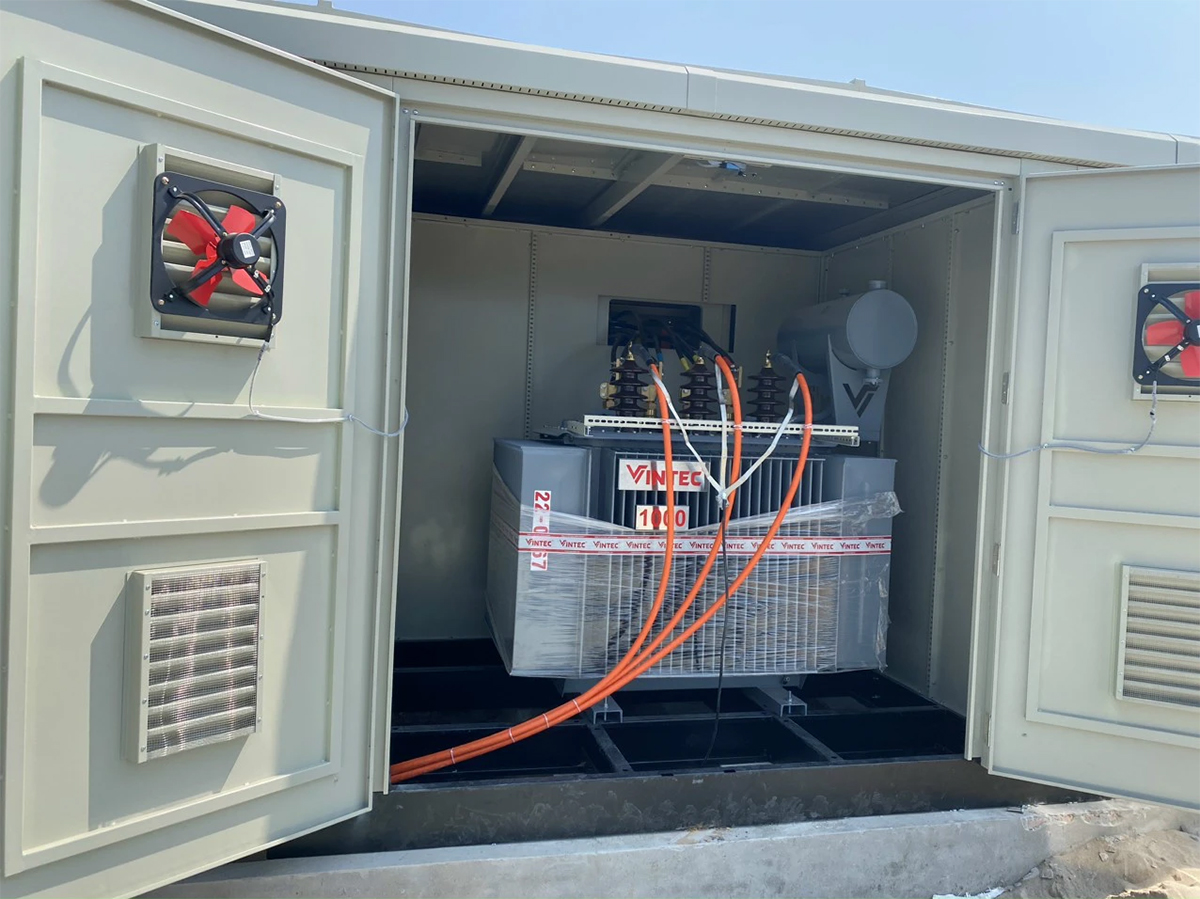

Khoang biến áp Trạm kios hợp bộ

3.4. Khoang tủ hạ thế trạm kios hợp bộ

Là khoang lắp đặt nhiều thiết bị đo lường, bảo vệ, đóng cắt máy biến áp đúng theo tiêu chuẩn IEC 60947-2. Tủ hạ thế tổng dùng ACB/MCCB có định mức khác nhau tùy theo nhu cầu.

5. Thông số cơ bản của trạm:

• Điện áp định mức 15kV – 24kV – 36kV
• Tần số 50Hz
• Công suất: Lên đến 30kVA, 1000kVA, 4000kVA… như CS-30, CS – 1000, CS – 4000 với máy biến áp dầu.
• Cách điện không khí hoặc cách điện SF6 (24KV)
• Cấp bảo vệ khoang trung thế/hạ thế: IP5X,IP4X.
• Cấp bảo vệ khoang máy biến áp: IP4X (thông gió tự nhiên hoặc thông gió cưỡng bức).
• Vận hành từ bên ngoài.
• Vỏ trạm, cánh cửa, tay khóa, lỗ mở thông gió,… theo tiêu chuẩn IEC.

6. Một số trạm biến áp kios hợp bộ phổ biến hiện nay:

Hiện nay ở các thành phố có mật độ dân cư khá lớn và diện tích đất được thiết kế đặt trạm biến áp không được rộng, yêu cầu cần phải bố trí gọn gàng tiết kiệm diện tích, đảm bảo an toàn, hiệu suất hoạt động và đảm bảo tính thẩm mỹ bởi vậy các trạm biến áp hợp bộ được dùng phổ biến ở các mức công suất sau:

• Trạm biến áp kios hợp bộ 1000kvA.
• Trạm biến áp kios hợp bộ 1500kvA.
• Trạm biến áp kios hợp bộ 2000kvA.
• Trạm biến áp kios hợp bộ 2500kvA.
• Trạm biến áp kios hợp bộ 3000kvA.

7. Thí nghiệm trạm Kios hợp bộ của Vintec Group

Thí nghiệm trạm Kios hợp bộ trong quy trình sản xuất là một trong những bước bắt buộc phải có và được tuân thủ theo các yêu cầu nghiêm ngặt trong quy định về thí nghiệm của Điện lực hiện nay, cũng là quy trình đạt chuẩn mà Vintec Group đã thực hiện đối với tất cả các sản phẩm trước khi xuất xưởng tới khách hàng.
Trạm biến áp Kios được coi là trái tim trong hệ thống truyền tải và phân phối điện. Chính vì vậy, cần phải được kiểm tra thí nghiệm đầy đủ, chặt chẽ trước khi đưa vào vận hành. Đây là bước quan trọng không thể bỏ qua, bởi nếu máy bị sự cố hoặc hư hỏng thì toàn bộ hệ thống điện sẽ bị ảnh hưởng nghiêm trọng.
Vintec Group đã đầu tư phòng thí nghiệm máy biến áp với hệ thống trang thiết bị đồng bộ hiện đại của hãng HAEFELY, Thụy Sỹ giúp việc thí nghiệm đạt chính xác tuyệt đối.

8. Thiết bị, vật tư lắp đặt trong trạm Kios hợp bộ

Tủ trung thế RMU của ABB, Schneider, Siemens,…
Thiết bị đóng cắt, bảo vệ quá tải và ngắn mạch  của ABB, Schneider, Siemens, LS, Hyundai…
Át tổng, thiết bị đóng cắt bảo vệ lộ xuất tuyến, cáp hạ thế, hệ thống nối đất và các thiết bị phụ khác: Công tơ, biến dòng, đồng hồ, chuyển mạch, đèn báo, cầu chì, chống sét van.. của các hãng uy tín trong và ngoài nước
