Các loại thiết bị đóng cắt điện phổ biến
Thiết bị đóng cắt trên thị trường thường được phân thành nhiều loại khác nhau. Nó có thể phân theo dòng điện áp hay theo thành phần cấu tạo nên thiết bị. Trong bài viết này E-Bright giới thiệu tới các bạn một số thiết bị đóng cắt phổ biến hay dùng nhất.
Thiết bị đóng cắt bao gồm rất nhiều các thiết bị liên quan đến việc chuyển đổi và ngắt dòng điện trong cả điều kiện dòng điện bình thường và bất thường.
Nó bao gồm các bộ chuyển mạch, cầu chì, bộ ngắt mạch, rơle, máy biến dòng và các thiết bị khác...
1. Thiết bị đóng cắt điện thứ 1: Bộ chuyển mạch
Bộ chuyển mạch là thiết bị đảm nhận vai trò mở hoặc đóng mạch điện. Nó có thể hoạt động trong điều kiện đầy tải hoặc không tải mà vẫn không làm gián đoạn dòng bị sự cố.
Các bộ chuyển mạch có thể được phân loại thành:
1.1. Bộ chuyển mạch không khí
1.2. Bộ chuyển mạch dầu
Các tiếp điểm của cái trước được mở trong không khí và cái tiếp theo được mở trong dầu:
- Bộ chuyển mạch ngắt khí - Đây là một bộ chuyển mạch không khí và được thiết kế để mở một mạch dưới tải. Để dập tắt vòng cung xảy ra khi mở một bộ chuyển mạch như vậy, các sừng vũ trang đặc biệt được cung cấp. Đọc các loại bộ chuyển mạch ngắt khí khác nhau .
- Bộ chuyển mạch tách hoặc ngắt kết nối - Nó thực chất là một bộ chuyển mạch dao và được thiết kế để mở một mạch không tải.
- Bộ chuyển mạch dầu - Như tên của nó, các tiếp điểm của các bộ chuyển mạch được mở dưới dầu, thường là dầu biến áp.
2. Thiết bị đóng cắt điện thứ 2: Cầu chì
Cầu chì là một đoạn dây ngắn hoặc dải mỏng thường được chèn nối tiếp với mạch cần được bảo vệ. Cầu chỉ sẽ tan chảy trong trường hợp xuất hiện dòng điện quá mức chạy qua nó trong thời gian nhất định.
Tình trạng nhiệt độ cầu chì tăng vượt quá khả năng định mức của nó khi xảy ra trường hợp ngắn mạch hoặc quá tải. Nó khiến cho phần tử cầu chì tan chảy để ngắt kết nối mạch được bảo vệ.
3. Thiết bị đóng cắt điện thứ 3: Bộ ngắt mạch
Trong mọi điều kiện từ không tải, đầy tải hay các điều kiện lỗi thì hiết bị này cũng có thể thực hiện việc mở hoặc đóng mạch. Trong điều kiện bình thường nó có thể vận hành thủ công (hoặc bằng điều khiển từ xa). Nhưng trong điều kiện lỗi thì nó sẽ được vận hành tự động.
Thiết bị này sẽ có 2 loại gồm:

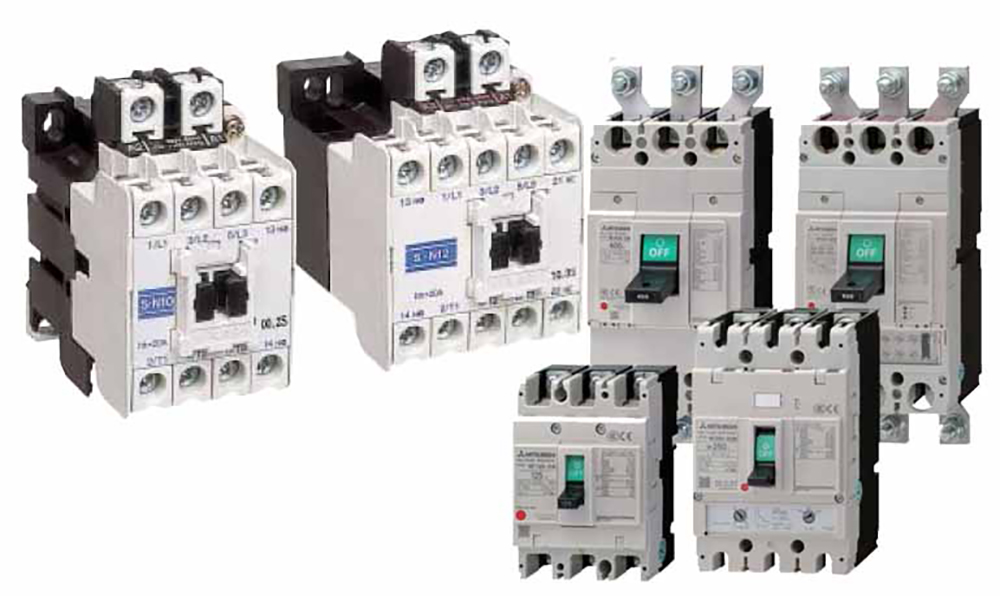

- Bộ ngắt mạch điện hạ thế: CB tép, CB khối, thiết bị chống dòng rò RCCB, bộ ngắn mạch nối đất GFCI
- Bộ ngắt mạch điện cao thế : Bộ ngắt mạch chân không , Bộ ngắt mạch SF6 , Bộ ngắt mạch dầu , máy cắt không khí .
4. Thiết bị đóng cắt điện thứ 4: Rơle bảo vệ
Rơle giúp phát hiện lỗi và đảm nhận vai trò cung cấp thông tin cho bộ ngắt để thiết bị này thực hiện việc ngắt mạch. Khi phát hiện một lỗi nó sẽ thực hiện gửi một tín hiệu đến bộ phận ngắt mạch. Khi đó, bộ phận này sẽ ngắt kết nối các thành phần của hệ thống điện. Hiện nay, với sự phát triển của công nghiệp điện thì rơ le số cũng đã ra đời nhằm đáp ứng nhu cầu sử dụng cao hơn của người dùng.

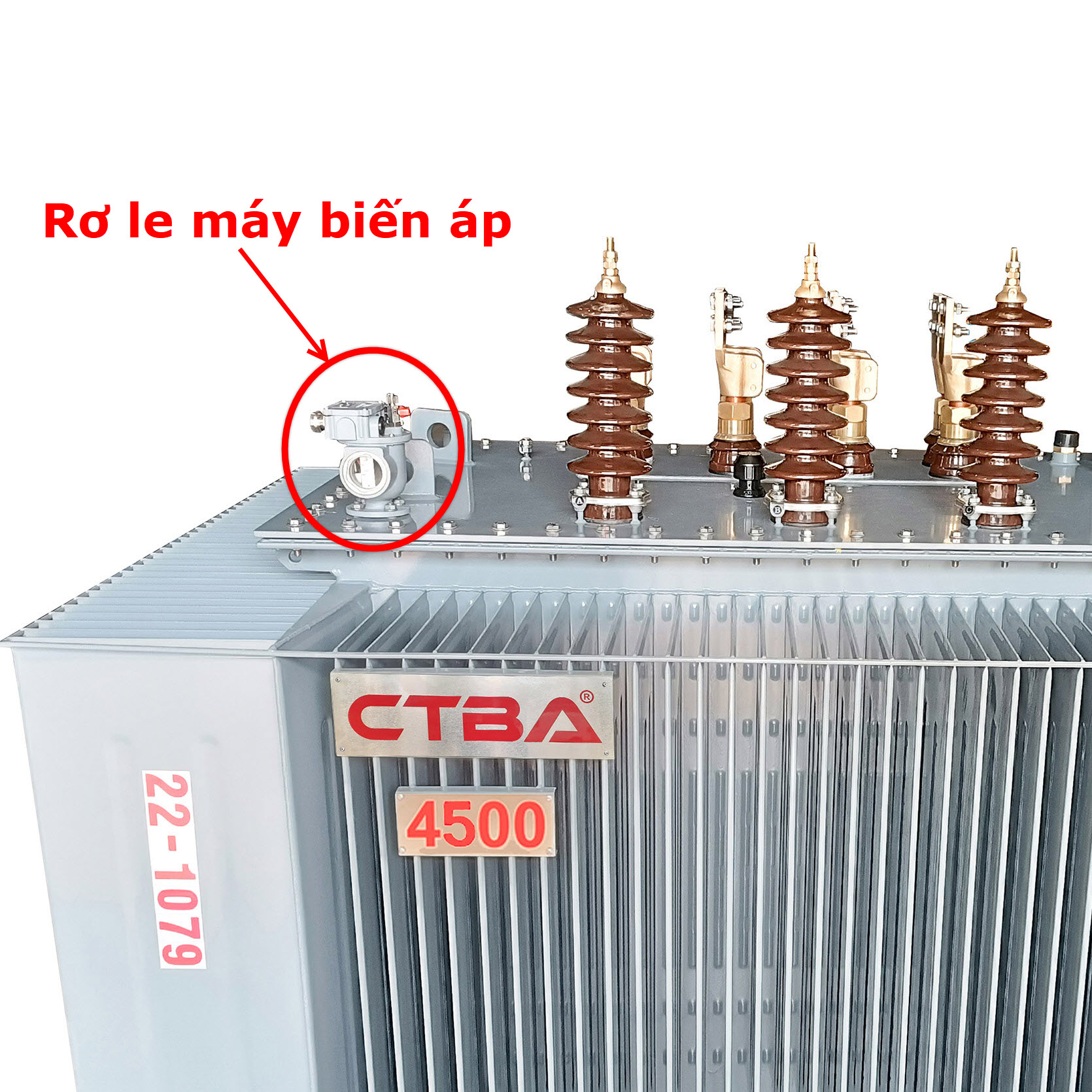

Rơ le hơi dùng trong máy biến áp
5. Thiết bị đóng cắt điện thứ 5: Thiết bị chống sét lan truyền
Thiết bị chống sét lan truyền là một trong những thành phần rất quan trọng của việc lắp đặt thiết bị đóng cắt và trạm biến áp. Nó giúp bảo vệ các thiết bị trạm biến áp khỏi trường hợp quá áp tạm thời.
Hiện nay, dòng thiết bị này đang được sản xuất với hai loại gồm: loại dựa trên oxit kim loại (ZnO) và loại CR của thiết bị ngăn chặn/ức chế đột biến.
6. Thiết bị đóng cắt điện thứ 6: Máy cắt tự động đóng lại và phân đoạn sự cố
Máy cắt tự động đóng lại và phân đoạn sự cố được sử dụng nhiều trong các mạng phân phối của thiết bị đóng cắt trung thế với dòng điện lên đến lớp 33 kV.
Thiết bị này được sử dụng để phục hồi nguồn cung tự động nhanh chóng sau các sự cố điện thoáng qua. Đó có thể là lỗi do sét đánh thường xuyên và ở những khu vực có đường dây điện chạy qua rừng và cây cối.
Do sở hữu nhiều ưu điểm khác biệt so với các thiết bị đóng cắt thông thường nên dòng thiết bị hiện được ưa chuộng rộng rãi ở Mỹ và Úc.

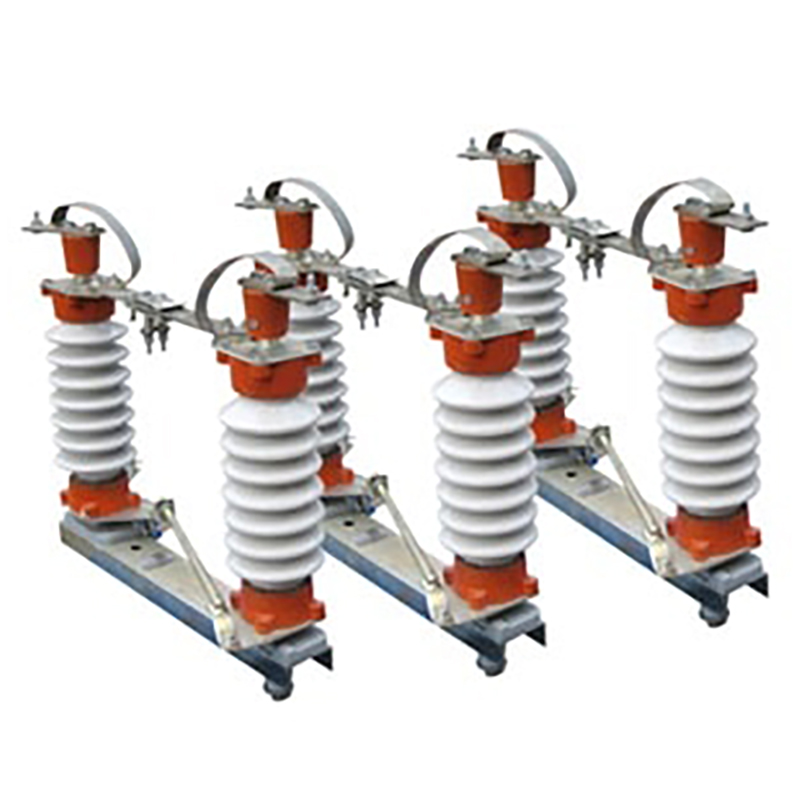

7. Thiết bị đóng cắt điện thứ 7: Cầu Dao cách ly / bộ cách ly
Cầu dao cách ly được sử dụng để cách ly các hạng mục chính của nhà máy . Nó thực hiện nhiệm vụ bảo trì, cách ly thiết bị bị lỗi ra khỏi các thiết bị không bị lỗi.
Hiện nay, các loại 'rocker' hoặc các loại trụ xoay một đầu sẽ được dùng phổ biến ở các mức điện áp thấp hơn.
Ở điện áp cao hơn, cột trung tâm xoay, cột xoay hai đầu, ngắt dọc và ngắt kết nối kiểu pantograph sẽ là lựa chọn tốt hơn hẳn.
8. Kết luận:
Thiết bị đóng cắt là một trong những thành phần quan trọng và không thể thiếu trong hệ thống điện truyền tải và phân phối điện. Chúng có vai trò rất quan trọng trong việc đảm bảo an toàn và hiệu suất của hệ thống điện. Việc lựa chọn thiết bị đóng cắt phù hợp và bảo trì chúng đúng cách sẽ giúp cho hệ thống điện hoạt động tốt và đảm bảo an toàn cho người sử dụng. Trên đây chúng tôi giới thiệu chi tiết về 7 loại thiết bị đóng cắt điện phổ biến mong giúp quý khách hàng hiểu rõ để lựa chọn loại thiết bị nào cho phù hợp.
