Báo Giá Trạm Kios Hợp Bộ
Trạm Kios hợp bộ là một phần không thể thiếu trong hệ thống điện của các công trình, doanh nghiệp hay tòa nhà. Việc thiết kế, lắp đặt trạm biến áp hợp bộ đúng quy định và hiệu quả sẽ giúp cho toàn bộ hoạt động của hệ thống điện diễn ra tốt hơn. Tuy nhiên, để có thể lắp đặt trạm biến hợp bộ áp đúng chất lượng với chi phí hợp lý, việc tìm kiếm và yêu cầu báo giá là rất cần thiết.
1. Trạm kios hợp bộ là gì?
Trạm kios hợp bộ là loại trạm được thiết kế kín như một chiếc kios lớn, là một phần quan trọng của lưới điện, giúp chuyển đổi từ điện áp cao hơn sang điện áp thấp hơn theo yêu cầu sử dụng của hộ gia đình và các doanh nghiệp.
Trạm kios được gọi với nhiều cái tên khác nhau như: trạm hợp bộ kios, trạm biến áp kios hợp bộ, trạm biến áp hợp bộ,… là dạng trạm biến áp được sản xuất sẵn, được chế tạo đồng bộ giữa máy biến áp và tủ điều khiển điện.
Trạm biến áp hợp bộ được thiết kế kín và chế tạo theo tiêu chuẩn quốc tế, nhằm tiết kiệm diện tích xây dựng và được dùng chủ yếu ở những nơi công cộng hay những nhà máy công xưởng và các hộ phụ tải nội thị.

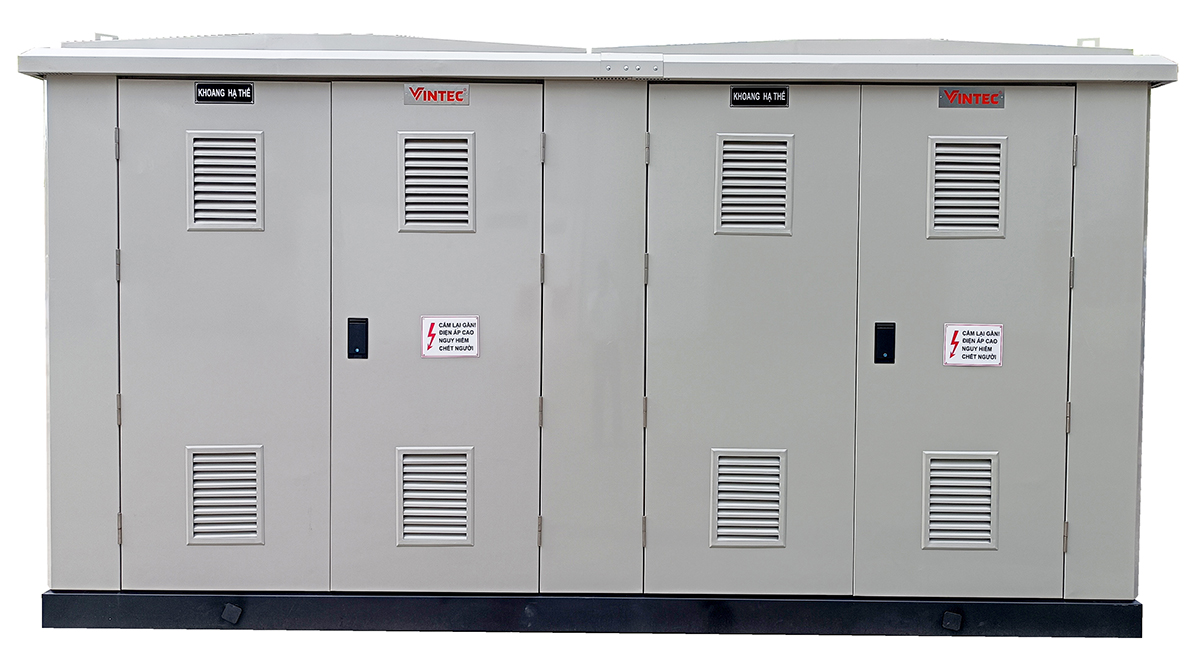

Trạm Kios hợp bộ Vintec
2. Cấu tạo của trạm Kios hợp bộ
Trạm biến áp kios (hay trạm kios hợp bộ) có cấu tạo gồm 4 bộ phận: vỏ tủ điện trạm kios, khoang trung thế, khoang biến áp và khoang hạ thế. Mỗi bộ phận của trạm kios lại đảm nhận nhiệm vụ giúp cho thiết bị hoạt động hiệu quả và bền vững.
2.1. Vỏ trạm kios hợp bộ
Vỏ trạm biến áp kios có tác dụng bảo vệ cách thiết bị bên trong, hạn chế tác động của môi trường và an toàn người dùng. Vỏ làm từ vật liệu tôn hoặc thép với 2 mặt sơn tĩnh điện hoặc vật liệu inox.
Một vỏ trạm kios hoàn chỉnh có: khung, mái, cửa và đế làm. Mỗi bộ phận lại có nhiệm vụ và đặc điểm riêng.
Khung: tôn có độ dày 3mm, cứng và bền
Mái: tôn 2 lớp dày 2mm cách nhiệt >45 độ C
Cửa: tôn 2 lớp dày 2mm có bản lề chắc chắn và khóa cửa kín
Đế: thép I 2000
Vỏ trạm kios được sơn tĩnh điện an toàn

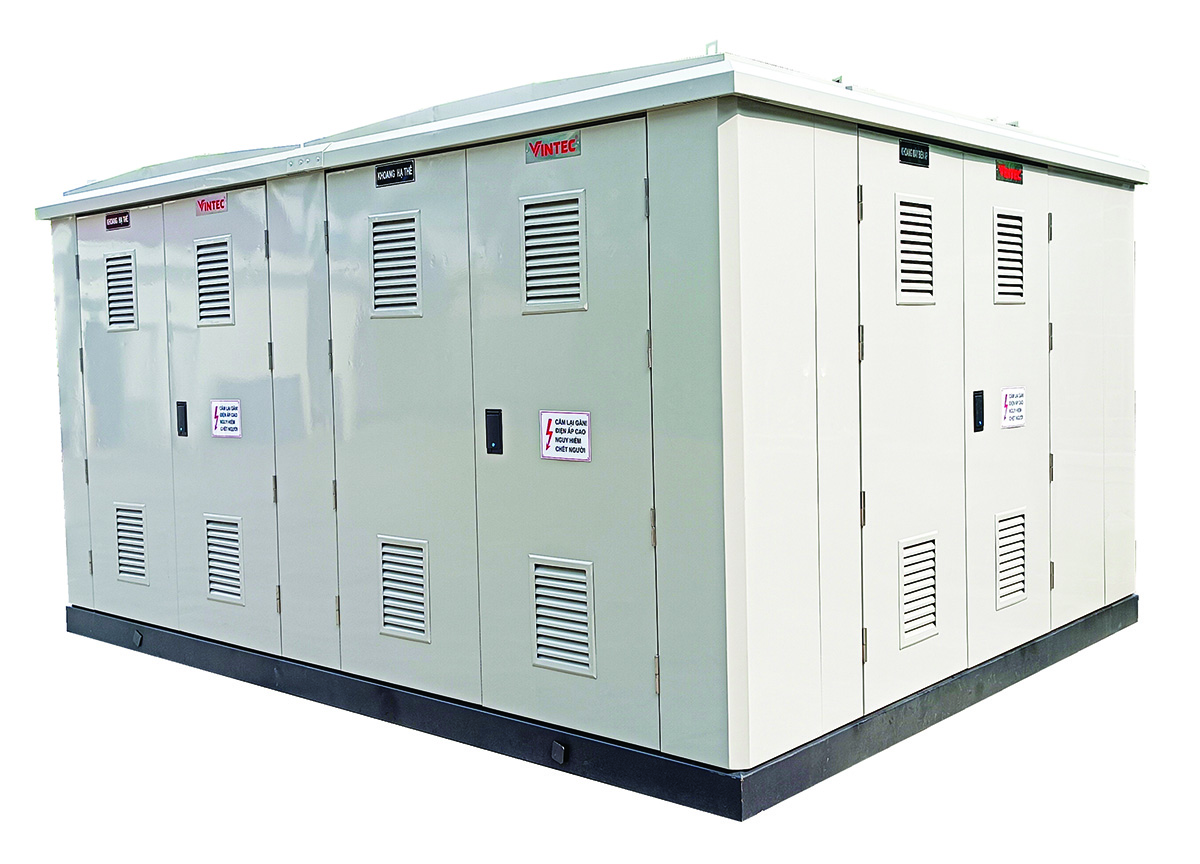

Vỏ trạm Kios hợp bộ Vintec
2.2. Khoang trung thế trạm kios hợp bộ
Trong khoang trung thế của trạm kios giống như tủ RMU. Trong đó có thiết bị như: cầu chì, cầu dao, máy cắt trung thế…. Khoang trung thế ngăn cách với các khoang khác bằng lưới chống côn trung. Rơ le chuyên dụng hoặc LBS+fuse có được lắp đặt bảo vệ khoang trung thế.
2.3. Khoang biến áp trạm kios hợp bộ
Khoang biến áp trạm kios là gì? Là bộ phận lắp đặt thiết bị máy biến áp. Đó có thể là máy biến áp một pha, máy biến áp ba pha hay máy biến áp amorphous…
Khoang máy biến áp của trạm kios hợp bộ còn có đặc điểm:
Dây đấu kiểu Yzn hoặc Dyn.
Công suất: 160kVA, 200kVA, 250kVA, 400kVA, 560kVA, 630kVA, 750kVA, 1000kVA, 1500kVA, 2000kVA, 2500kVA, 3000kVA.
Điện áp thứ cấp: 220/440V.

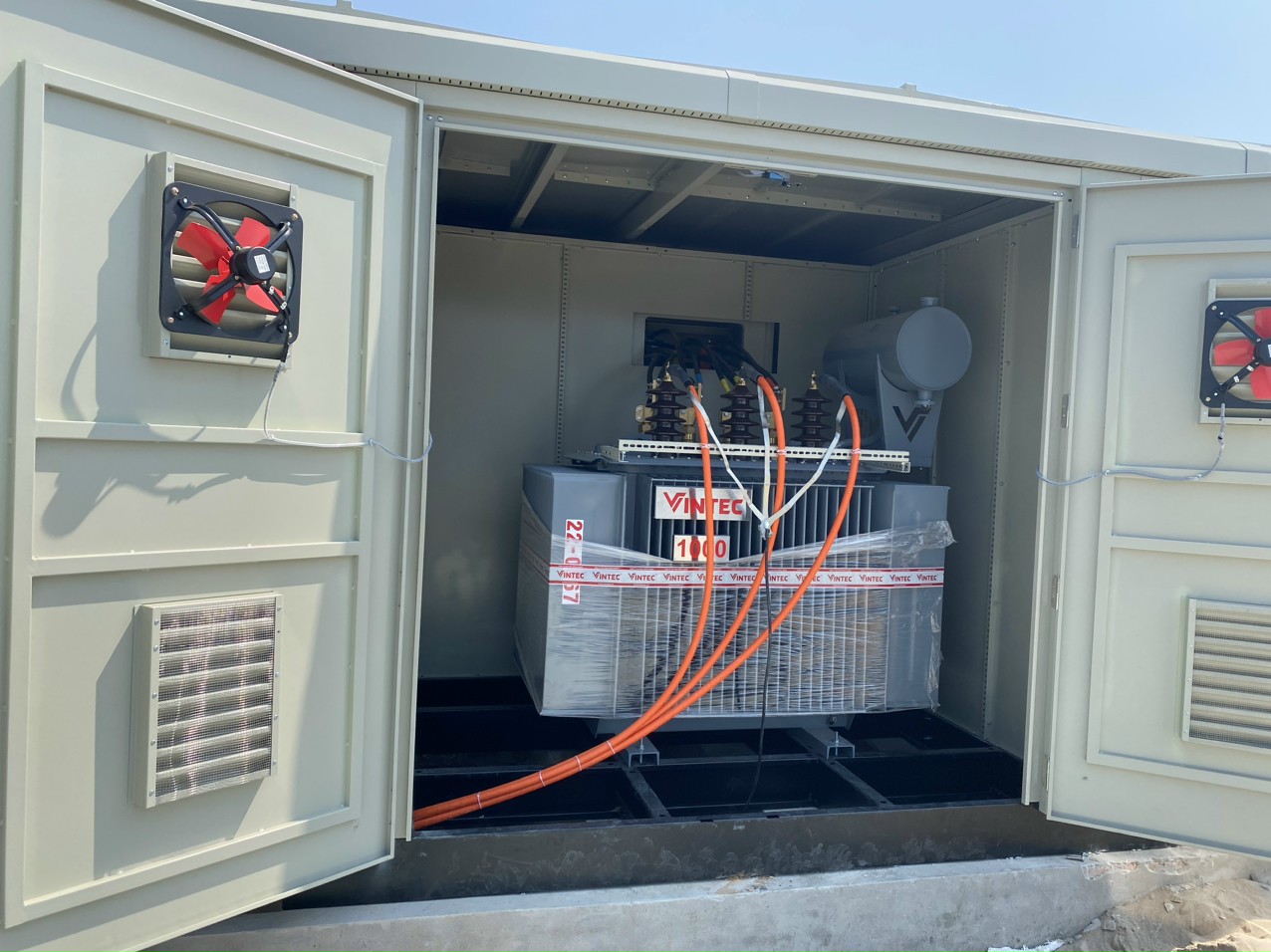

Khoang biến áp Trạm kios hợp bộ Vintec
2.4. Khoang tủ hạ thế trạm kios hợp bộ
Là khoang lắp đặt nhiều thiết bị đo lường, bảo vệ, đóng cắt máy biến áp đúng theo tiêu chuẩn IEC 60947-2. Tủ hạ thế tổng dùng ACB/MCCB có định mức khác nhau tùy theo nhu cầu.
3. Bảng Giá Trạm Kios Hợp Bộ – Trạm Biến Áp Hợp Bộ
Bảng báo giá chọn gói trạm Kios hợp bộ: như chúng ta đã biết theo câu tạo của trạm kios nên chúng ta có giá chọn gói gồm giá phần vỏ trạm, giá thiết bị khoang trung thế, giá Máy biến áp, giá thiết bị khoang hạ thế, vật tư đấu nối và công lắp đặt.
| STT | Tên – Quy cách vật tư | Mã hàng | Đvt | Số lượng | Đơn giá | Thành tiền |
| I | PHẦN VỎ TRẠM | |||||
| 1 | Vỏ trạm kios 400kVA | Tủ | ||||
| Vỏ trạm kios kích thước H2100 x W(L)3200 x D2200 x 2mm, trong đó chân đế cao 100, mái che cao 200, chia làm 3 ngăn (ngăn RMU, ngăn MBA, ngăn MSB), có vách ngăn, tủ tháo lắp. | Sơn tĩnh điện | Cái | ||||
| Phụ kiện bao gồm (đèn chiếu sáng trong trạm, quạt hút, công tắc) | Việt Nam | Lô | 1 | |||
| II | NGĂN TRUNG THẾ | |||||
| 1 | Tủ RMU 2 ngăn (1 ngăn đầu vào, 1 ngăn đầu ra) |
Tủ | ||||
| 2 | Đầu cáp T-Plus (ngăn vào) | T-Plus | Bộ | |||
| 3 | Đầu cáp T-Plus (1 ngăn ra) | T-Plus | Bộ | 1 | ||
| III | NGĂN MÁY BIẾN ÁP | |||||
| 1 | Máy biến áp 400kVA, 22/0.4KV + Sứ Plug – in | Bộ | 1 | |||
| 2 | Đầu Ebow (lắp máy biến áp) | Ebow | Bộ | |||
| 3 | Cáp ngầm 24kV CXV/SE/DSTA (từ RMU qua MBA) | Lô | 1 | |||
| IV | NGĂN HẠ THẾ (XEM THIẾT KẾ CỤ THỂ) | |||||
| 1 | Tụ MSB & tụ bù | Tủ | 1 | |||
| 2 | Vỏ tủ kích thước, 2 ngăn | Cái | ||||
| 3 | Ngăn MCCB | |||||
| 4 | MCCB 3P | Cái | 1 | |||
| 5 | Biến dòng đo lường | Cái | 3 | |||
| 6 | Đồng hồ Ampe + chuyển mạch | Cái | 1 | |||
| 7 | Đồng hồ Voll+ chuyển mạch | Cái | 1 | |||
| 8 | Cầu chì + Chân đế | Cái | 3 | |||
| 9 | Đèn báo pha (xanh+vàng+đỏ) | Cái | 3 | |||
| 10 | Thanh cái | Lô | 1 | |||
| 11 | Dây cáp + phụ kiện | Lô | 1 | |||
| 12 | NGĂN TỤ BÙ | |||||
| 13 | MCCB 3P | Cái | ||||
| 14 | Contactor 3P | Cái | ||||
| 15 | Bộ điều khiển tụ bù | Cái | ||||
| 16 | Tụ bù 3P 440V | Cái | ||||
| 17 | Đồng hồ Ampe + Ampe | Cái | 2 | |||
| 18 | Biến dòng đo lường | Cái | 1 | |||
| 19 | Cầu chì + chân đế | Cái | 6 | |||
| 20 | Đèn báo pha (xanh+vàng+đỏ) | Cái | 3 | |||
| 21 | Thanh cái | Lô | 1 | |||
| 22 | Dây cáp + phụ kiện | Lô | 1 | |||
| V | PHỤ KIỆN ĐẤU NÓI TRONG TRẠM | |||||
| 1 | Dây cáp CV/PVC (từ MBA qua tủ MSB) | CV/PVC | Lô | 1 | ||
| 2 | Đầu cos | Cos đồng | Lô | 1 | ||
| 3 | Mũ chụp đầu cos (xanh+vàng+đỏ) | Nhựa | Lô | 1 | ||
| VI | NHÂN CÔNG ĐẤU NỐI + PHỤ KIỆN | |||||
| 1 | Phụ kiện | Việt Nam | Lô | 1 | ||
| 2 | Nhân công đấu nối hoàn thiện trong trạm kios | Việt Nam | Lô | 1 |
4. Các thiết bị chính bao gồm:
Trạm biến áp tùy vào công suất có trạm biến áp từ 200kVA-3000kVA.
Thiết bị đấu nối gồm: Cáp điện (cáp sang tủ trung thế, cáp sang tủ hạ thế, cáp trung tính), đầu cốt…
Khoang trung thế, gồm:
Tủ trung thế RMU của ABB, Schneider, Siemens,…
Thiết bị đóng cắt, bảo vệ quá tải và ngắn mạch của ABB, Schneider, Siemens, LS, Hyundai…
Khoang hạ thế, gồm: Át tổng, thiết bị đóng cắt bảo vệ lộ xuất tuyến, cáp hạ thế, hệ thống nối đất và các thiết bị phụ khác: Công tơ, biến dòng, đồng hồ, chuyển mạch, đèn báo, cầu chì, chống sét van.. của các hãng uy tín trong và ngoài nước.
Trạm được xây trên nền chắc chắn.
Các thiết bị được bố trí trong nhà trạm, được làm mát tự nhiên và bằng quạt với hệ thống cảm biến nhiệt độ, và được chế tạo tuân thủ các tiêu chuẩn quốc tế sau:
Thiết bị đóng cắt trung thế – IEC 298
Máy biến thế – IEC 76
Thiết bị đóng cắt hạ thế – IEC 947-2, IEC 439
Các thiết bị trong trạm được lắp đặt theo đúng tiêu chuẩn, đảm bảo an toàn cho người vận hành.

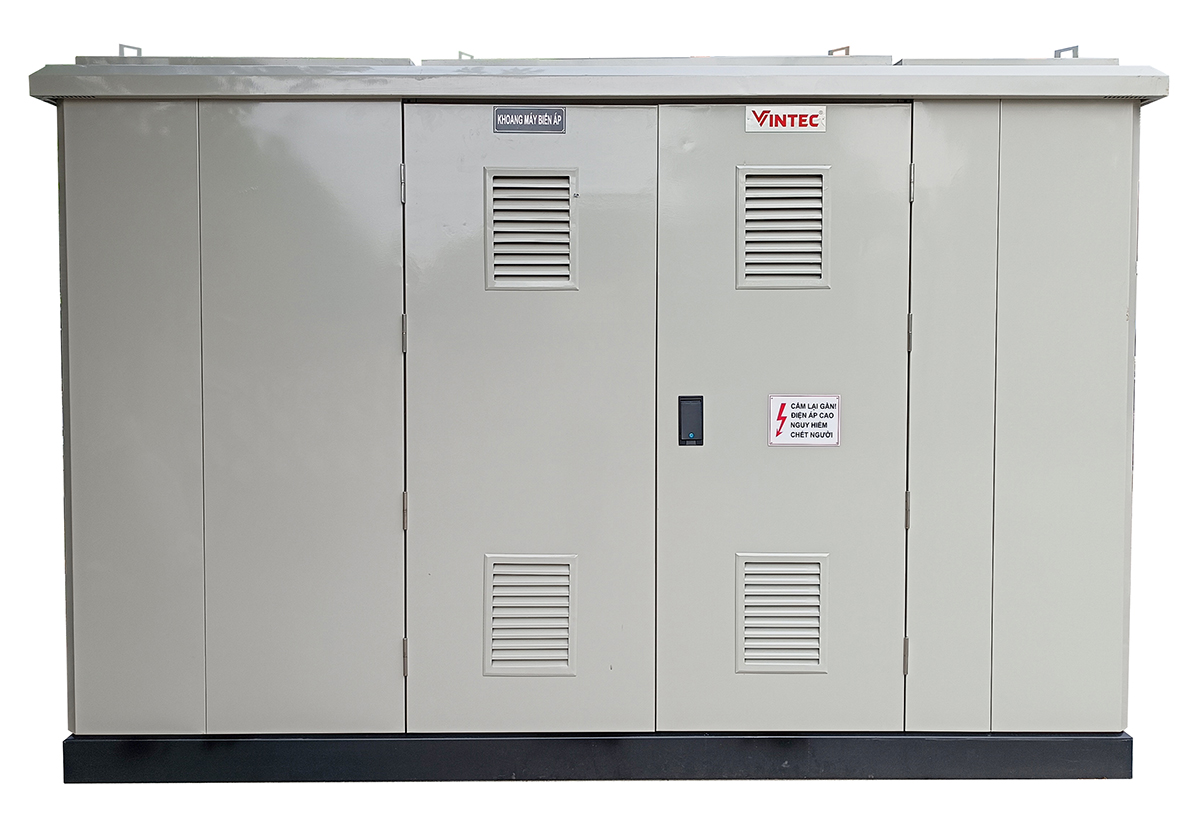

Hình ảnh Trạm biến áp hợp bộ Vintec
5. Mua trạm biến áp hợp bộ ở đâu?
Vintec Group và CTBA là 2 thương hiệu uy tín trên thị trường, không ngừng hoàn thiện quy trình để mang đến cho khách hàng những sản phẩm trạm kios hợp bộ chất lượng tốt nhất, giải pháp tối ưu nhất với giá cả hợp lý, chất lượng cao và dịch vụ chu đáo, là thương hiệu có uy tín và niềm tin của khách hàng.
